CRITERIOS BASE PARA INICIAR UN MODELO BIM BAJO PROTOCOLO

En nuestro artículo anterior, hablamos sobre la importancia de tener una guía para la elaboración de nuestros modelos 3D y de los recursos que nos proporciona la ISO 19650-2 como base para estructurar nuestro protocolo.


En esta ocasión, vamos a explicar los criterios base que tomamos en cuenta al realizar modelos 3D en AspectoBIM.


Antes de iniciar cualquier trabajo, debemos pensar en nuestro modelo 3D como una herramienta de gestión que va madurando conforme avanza el proyecto y que servirá como elemento de consulta y gestión para los diferentes departamentos involucrados en las etapas del proceso, por lo que el primer paso es identificar quienes son esos departamentos y qué información van a requerir del modelo 3D, por ejemplo:


Si eres un despacho desarrollador que diseña, construye y da mantenimiento de viviendas en serie, es muy probable que cuentes con un equipo de diseño, un equipo de costos y presupuestos, un equipo constructor y probablemente tengas alianzas con proveedores de mantenimiento; En este caso, podrías iniciar tu proyecto BIM planteando las siguientes preguntas:


  • ¿Qué finalidad tendrá el modelo 3D?

  • ¿Qué información se requiere para iniciar el modelo 3D?

  • ¿Qué información va a requerir cada departamento de proyecto?

  • ¿Quién recibirá el modelo 3D final y qué uso le dará?

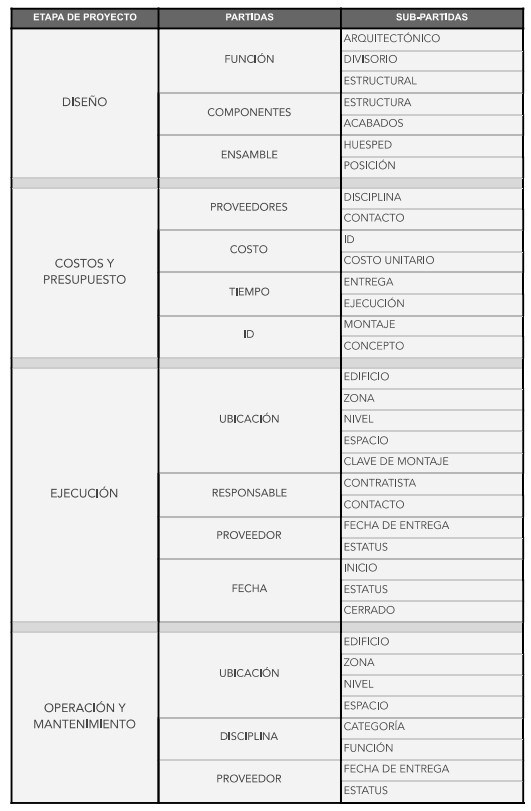

A continuación te dejamos un formato base que nosotros utilizamos para configurar la información que contendrá y reportará nuestro modelo BIM para proyecto arquitectónico según la fase del proyecto:




Esto será traducido a un listado de características y especificaciones dentro de un grupo de parámetros IFC, que permitirá compartir esta información entre diferentes plataformas y softwares, optimizando el flujo de información entre todos los involucrados en el proyecto.



Archivo descargable:

AB_RECURSOS_ADMON_REQUERIMIENTOS DE INFO
.
Download • 53KB

¿Has trabajado modelos BIM mediante parámetros? ¿Conocías la categoría de parámetros IFC?, ¿Te gustaría aprender más sobre estos temas?. Puedes ponerte en contacto por medio de cualquiera de nuestras redes sociales, nos encuentras como @AspectoBIM.
